一、矿井提升机的主要组成部件和各部件用途

1  产品的用途和结构

1.1 产品的用途和适用范围

本产品主要用于矿山地面、地下坚井和斜井升降物料、设备及人员之用。也可用于井下运输和凿井吊桶提升。

1.2 产品的型号、名称

本产品执行中华人民共和国机械工业部标准JB/T2646-1992《单绳缠绕式矿井提升机型式基本参数与尺寸》，其型号表示方法符合中华人民共和国机械工业部JB1604—1998《矿山机械产品型号编制方法》的规定。

1.3  产品的技术性能

本产品有两种基本型式：

（1）  单卷筒缠绕式

（2）  双卷筒缠绕式

 1.4矿井提升机的出绳方法：

 对于单筒提升机，用户应将钢丝绳的出绳方向选择在卷筒的上侧，即“右旋上出绳”，严禁下出绳！

对于双筒提升机，固定卷筒上侧出绳，游动卷筒的钢丝绳在卷筒的下侧出绳，固定卷筒上开有两个出绳孔，根据提升高度确定钢丝绳的缠绕层数在1.25~2.25时，为避免提升过程中两卷筒上的钢丝绳过分集中在主轴的中部，使主轴受力状态恶化，应使用左侧（既靠近游动卷筒一侧）的出绳孔，其余情况使用右侧出绳孔。游动卷筒一般使用左侧出绳孔，即“右旋下出绳”。

下出绳角的***小值为15度

1.5  主要结构和工作原理本产品由动力系统、传动系统、工作系统、制动系统、控制操纵系统、指示保护系统等及其附属部分组成。它以电动机为动力源，通过行星减速器、主轴装置构成了本产品***的传动系统和工作系统。由液压站、制动器装置构成了本产品可靠的制动系统；由操纵台、电气控制设备构成了本产品完备的控制操纵系统；由深度指示器、测速发电机等构成了本产品完善的指示、保护系统。上述所有系统的共同作用使缠绕在主轴卷筒上的钢丝绳收放，以实现提升机容器在井筒中升降的目的。

2、工作机构

工作机构主要指主轴装置和主轴承等，它的主要作用是

2.1 缠绕或搭挂提升机钢丝绳；

2.2 承受各种正常载荷（包括固定载荷和工作载荷），并将此载荷经过轴承传给基础；

2.3 承受各种紧急事故情况下所造成的非常载荷；

2.4 调节钢丝绳长度（仅 限单绳缠绕式矿井提升机）

为满足上述功能，主轴装置应具有：

（1）  有足够的强度和刚度

（2）  对单绳缠绕式提升机应满足所需容绳量的要求

（3  卷筒或摩擦轮直径应符合煤矿安全规程的规定

（4）  双筒缠绕式提升机的主轴装置的两个卷筒，应既能同时正反转，又能相对转对

3、传动系统

传动系统一般包括减速器和联轴器，减速器的作用是减速和传递动力。为满足上面功能，减速器要有足够的强度和刚度，并应能适应各种电动机转速的速比，有时为满足布置上的需要，要求有一定的传动形式，如一般平行轴式，中心驱动式，带锥齿轮直角式等。

联轴器的作用是联接两个旋转运动的部分，并通过其传递动力，因此应具有足够的强度和刚度，同时还应具备联接方便，允许被连接件之间有一定的相对安装和运动误差，并有一定的弹性及缓冲性。

4、制动系统
（1）制动系统包括制动和制动控制部分，其主要作用是

1.1 在提升机停车时能可靠的抱闸

1.2 在减速阶段及重物下放时，能参与提升机速度控制

1.3 在安全保护起作用或紧急事故情况下使提升机迅速停车，以免事故发生或扩大

1.4 对双筒提升机，在调节绳长或更换水平时，应能抱闸游动卷筒，松开固定卷筒

(2)JKE型提升机制动系统的控制装置是液压站，控制装置的作用是：

2.1 调节制动力矩

2.2 在任何事故状态下安全制动（紧急制动）

2.3 为双筒提升机调绳装置提供调绳离合器油缸所需的压力油。

5、观测操纵系统

该系统主要由深度指示器、深度指示器传动装置和操纵台组成。

目前我公司深度指示器传动装置为牌坊式传动装置。

深度指示器的主要作用是：

A.   为操作者（提升机司机）指示提升容器在井筒中的位置；

B.    向电气控制系统发送减速、过卷、停车等信号；

C.    在进入减速段运行时，对提升机提供限速保护；

D.   当需要解除二级制动时，向电控系统发送二级制动解除信号

操作台的作用是：

  A、操作台上装有各种手把和开关，是操作提升机完成提升、下放及各种动作的操纵装置；

 B、操作台上装有各种仪表，向司机反映提升机的运行情况和设备的各种状况；

6、保护系统

保护系统主要包括测速发电机装置、护板、护栏、护罩等

测速发电机的主要作用：

6.1 通过设在操作台上的电压表向司机指示提升机的实际运行速度

6.2 参与等速运行和减速运行阶段的超速保护。

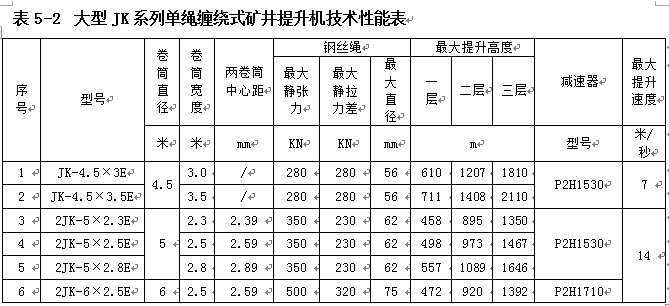

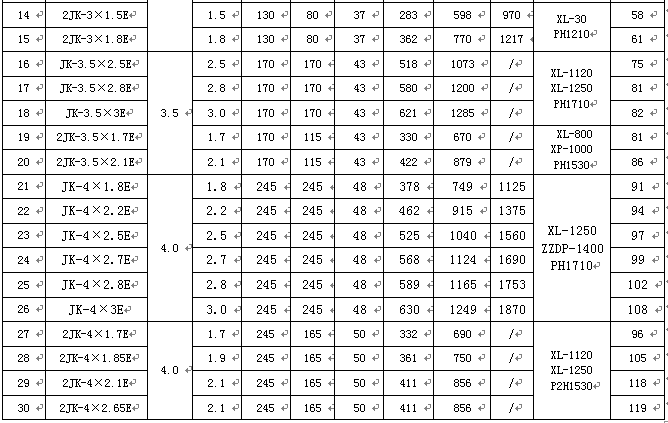

二、矿井提升机的技术参数
