产品概述

 　JY-BP37/38系列高压变频调速系统，以高速DSP为控制核心，采用空间电压矢量控制技术、功率单元串联多电平技术，以高可靠性、易操作、高性能为设计目标，满足用户各类负载调速节能、改善生产工艺的需要，属高-高电压源型变频器。其谐波指标远小于IEE519-1992的谐波国家标准，输入功率因数高，输出波形质量好，不必采用输入谐波滤波器、功率因数补偿装置和输出滤波器；不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，可以使用普通的异步（或同步）电机。

产品结构

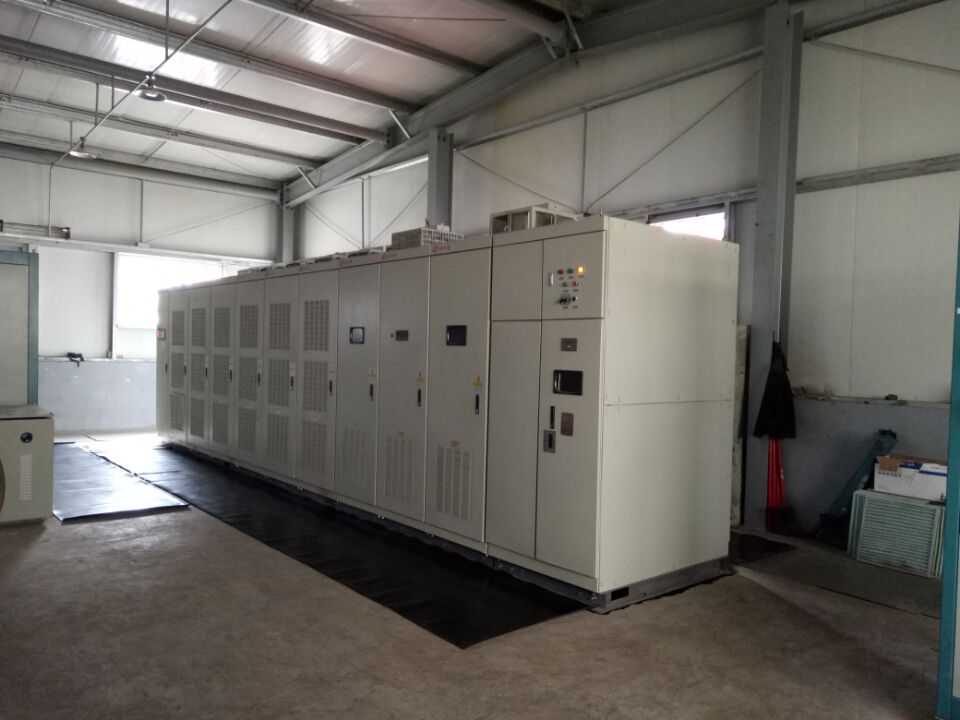

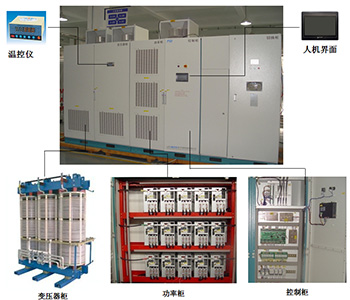

温控仪：检测变压器温度，实时监控变压器状态

人机界面：为用户提供友好的全中文操作界面，负责信息处理

变压器柜：为功率单元提供独立的三相输入电源；采用移相多脉冲整流方式，降低输入谐波含量。

功率柜：每相由多级单元串联；单元标准化结构，可互换6kV/10kV单元结构相同；单元通过光纤与控制柜通讯，控制性能好。

控制柜：控制核心基于DSP FPGA，系统功能强大，大程度满足客户需求；独立的主控箱，插拔式控制板，安装维护方便；接口丰富，供用

工作原理

　　高压变频器由切换柜、移相变压器柜、功率单元柜、控制柜构成。其中，切换柜部分根据不同现场，要求也不同。

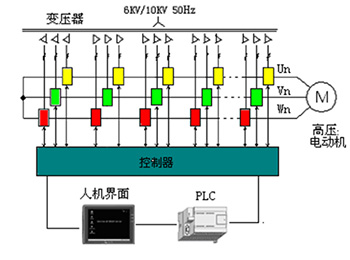

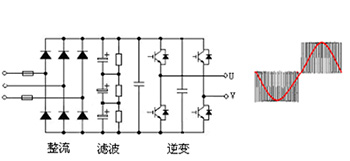

设备采用高-高电压源型变频器电路结构，功率单元串联，输出叠加成高压，直接输出到高压电机。

　　每相由若干个单元串联组成，叠加输出高电压
6kV系列变频器每相5/6个单元。
10kV系列变频器每相8/9个单元。

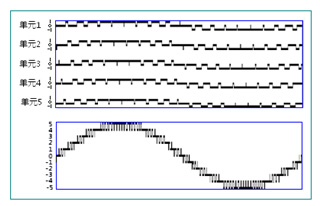

　　整机每相有若干个单元组成，通过载波移相技术，各单元输出电压叠加，形成多电平高压输出。无须输出滤波装置，电流谐波小，对电缆、电机绝缘无损害。

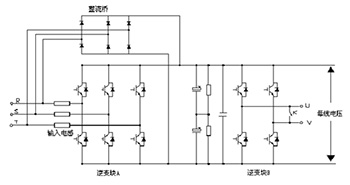

　　四象限高压变频器能够进行能量回馈，功率单元相对两象限高压变频器增加了回馈IGBT和输入电感。

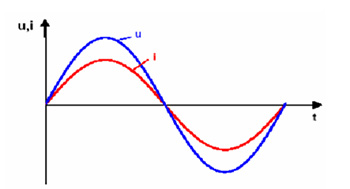

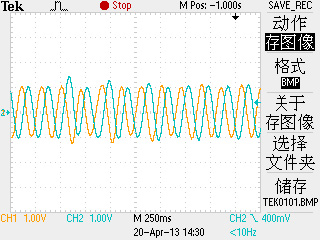

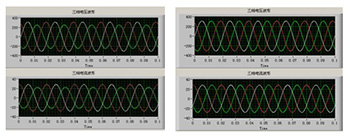

　　当电机处于拖动状态时，能量从电网经整流回路、逆变回路流向电机，变频器工作在***、第三象限。输入电压和电流波形如图所示。

　　电机产生的能量通过逆变侧的二极管回馈到母线电压，当直流母线电压超过一定的值，整流侧能量回馈控制部分启动，将直流逆变成交流，通过控制逆变电压相位和幅值将能量回馈到电网。

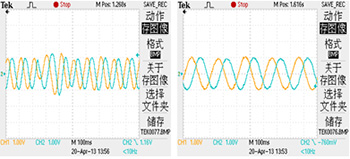

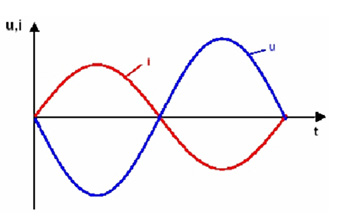

此时，能量由电机通过逆变侧、整流侧流向电网。变频器工作在第二、四象限。输入电抗器的主要功能是电流滤波。回馈电流和电网电压波形如图所示。

性能及特点

矢量控制技术
通过测量和控制交流电动机定子电流矢量，根据磁场定向原理分别对交流电动机的励磁电流和转矩电流进行控制，从而达到控制交流电动机转矩的目的。启动转矩大，转矩动态响应快，调速精度高，带负载能力强。

　　振荡抑制技术

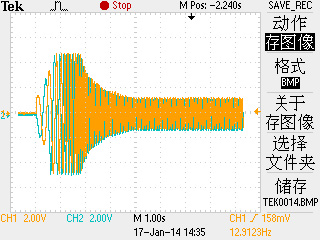

电机轻载或者空载的时候会出现局部不稳定现象，这时电流幅值波动很大，电流的振荡有可能会导致系统因为过流或过压而触发保护。我公司采用优越的电流算法，有效地抑制电流的振荡，保证系统稳定可靠的工作。

　　多机主从控制技术

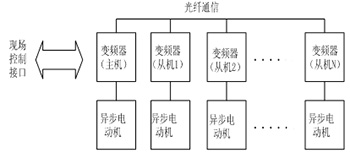

变频器具备主从控制功能，多台变频器之间可通过数据总线组成主从控制网络。将其中的一台设为主机，其他设为从机，主机实时采集各从机的状态信息，同时发送给各从机频率、转矩指令，实现各台变频器的功率平衡和综合控制。
该技术适用于皮带机、摩擦式提升机等需要功率平衡控制的场合。

　　快速飞车启动技术
在变频器受到负载冲击保护后可对其自动复位，然后再自动启动，即可避免重要场合（如水泥厂高温风机）变频保护停机造成的损失。快速飞车启动技术可实现变频器在0.1s之内从保护状态复位重新带载运行。

　　星点漂移技术

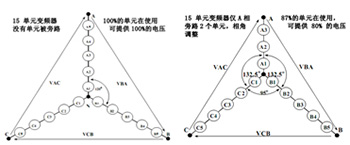

检测到单元故障后，可在100us之内将单元旁路，执行星点漂移技术，保持输出线电压平衡，***大程度提高电压利用率。

　　工变频无扰切换技术
变频切工频：变频器将电动机带到工频频率，并通过对工频电网频率、相位和幅值检测，调整变频器输出电压，调整完毕后，将电动机脱开变频器并连接到电网上。工频切变频：电机脱开电网连接到变频器后，变频器通过检测工频电网频率、相位和幅值，直接输出相应的电压矢量。该技术可满足多电机综合控制及大容量电机软启动的需要。

　　输出电压自动稳压技术
变频器实时检测各单元母线电压，根据母线电压调整输出电压，从而实现自动稳压功能。避免电网波动对输出电压的影响。

　　故障单元热复位技术
若单元在运行中故障，且变频器对其旁路继续运行，此时可在运行中对故障单元进行复位，不必等变频器停机。

　　电网瞬时掉电重启技术
电网瞬间掉电可自动重启，可提供***长60s的等待时间。

　　同步电机控制技术

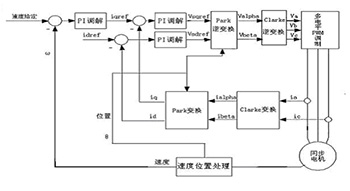

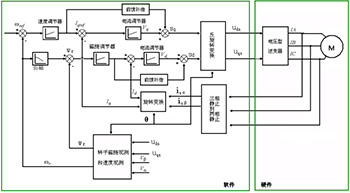

同步电动机控制采用转子磁链定向的矢量控制方案，通过速度环和电流环双闭环结构，实现对速度和转矩的实时控制。电流环采用PI调节器，实现简单，并能获得较好的电流跟踪性能。速度环采用PI调节器，能有效地***动态响应的超调量，加快响应速度。该技术具有启动转矩大，转矩动态响应好的特点，适用于需要带载启动、负载波动范围大的场合，如扎钢机、造纸机、压缩机等。

适用领域

　　发电领域
锅炉给水泵  送风机  引风机  凝结水泵
循环水泵  灰浆泵  压缩机  吸尘风机  增压风机

石油、石化、天然气领域
空气压缩机  引风机  管道泵注水泵  输油泵
给水泵  潜油泵  循环水泵  卤水泵

煤炭、矿山领域
提升机  对旋风机  轴流风机  除垢泵  搅拌泵
除尘风机 泥浆泵  渣浆泵  清水泵  进料泵
排水泵  介质泵

冶金领域
除尘风机  高炉鼓风机  引风机  压缩风机
制氧压缩机  送风机  给水泵  送水泵  除鳞泵
SO2风机  冲渣机转炉  电炉  高炉  除垢泵
煤气压缩机

水泥、建材领域
生料研磨引风机  水泥磨风机  分选器风机
窑炉引风机  窑炉供风机  尾排风机  高温风机
磨煤机  除尘风机  循环风机  压力送风机

市政领域
加压泵  热水循环泵  污水泵  净水泵
供水泵  引风机  送风机

轻工、化工领域
加压泵  压缩机  轴流泵  软水泵
送水泵  鼓风机  引风机

其他领域
风泵试验台  风洞试验装置
